貼片電感過熱的解決方案：保護電路的必備指南

在現代電子設備中，貼片電感因其體積小、成本低和性能優越而被廣泛應用。然而，貼片電感在工作過程中可能會出現過熱的問題，這不僅會影響設備的正常運行，甚至可能導致設備損壞。因此，識別和解決貼片電感過熱的原因至關重要。本文將詳細探討貼片電感過熱的原因及其解決方案，幫助工程師和設計師更好地管理和控制電路中的這些問題。

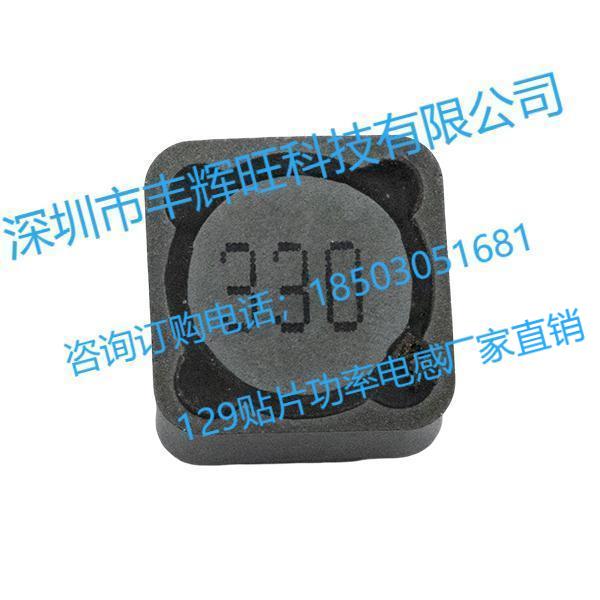

 一、貼片電感過熱的原因

1. 電流飽和現象

   貼片電感在工作時受到電流影響，電流超出其額定值時，會導致電感飽和，阻抗下降，電感的熱量增大。在飽和狀態下，電感的實際電流會顯著增加，從而產生過熱。

2. 頻率影響

   不同頻率下，貼片電感的行為會有所不同。高頻信號會引起較大的功耗，尤其在使用較低品質因子的電感時，電感的熱升高問題更為嚴重。

3. 環境溫度

   環境的工作溫度也會影響電感的散熱效果。如果設備被安置在封閉或通風不良的環境中，溫度無法有效散發，造成貼片電感的過熱現象。

4. 布局設計

確認提交

   電路板的設計和布線布局對熱量的散發有重要影響。如果電感周圍的組件過于緊湊，熱量無法有效散逸，也可能導致過熱問題。

5. 貼片電感的選擇

   選擇不合適的電感型號，或者選用的電感品質較差，也有可能引發過熱。例如，品質因子(Q值)較低的電感在高頻下表現不佳，導致更多的損耗和熱量產生。

 二、如何準確診斷過熱問題

1. 測量電流

   使用示波器或電流探頭，測量經過電感的實際電流，確保其沒有超過額定值。了解電感的實際工作狀態有助于后續的調整。

2. 檢查環境溫度

   通過溫度傳感器實時監測電感及周圍環境的溫度，確保其在規定的工作范圍內。環境溫度的變化可能直接影響電感的工作效率。

3. 審視電路布局

   對電路板進行檢查，特別是電感周圍的布線情況。選擇適當?shù)牟季衷O(shè)計，保持足夠的間距，以便于空氣流通。

4. 取樣測試

   如果條件允許，進行樣品測試，使用熱成像儀來觀察電感的溫度分布，通過觀察識別出潛在的過熱源。

 三、解決貼片電感過熱的策略

1. 優化設計選擇

   選擇具有較高品質因子的電感可以有效減少功耗和熱喪失。在設計階段，可以使用模擬軟件對電感組件進行優化，確保材料性能符合應用需求。

2. 調整電流大小

   在系統設計中，可以設置電流大小機制，確保電感工作在安全范圍內，避免因電流過大而導致的飽和問題。

3. 改善散熱條件

   在布局設計時，可以增加散熱通道，或是選擇散熱性能更優的電感。例如，采用增加散熱片或選擇符合熱管理標準的電感材料。

4. 合理布局與布線

   在PCB設計中，合理安排電感的布局和走線，確保電感與其他元件之間的間隙，以助于熱量的分散。同時，對于熱量較大的部件，還可以增加導熱材料或使用微風扇來降低溫度。

5. 增加旁路電容

   在電感的輸入端增加合適的旁路電容，有助于平滑電流，減少高頻噪聲和電流峰值，從而降低電感產生的熱量。

 四、結束語

解決貼片電感過熱問題的關鍵在于全面分析其產生原因，并采取有效的解決策略。通過優選電感、改善布局、合理控制電流和環境溫度，可以大幅提升電路的穩定性與安全性。同時，定期的維護與檢修也不可忽視。希望本文提供的建議和解決方案能夠幫助您在電子設計中更好地應對貼片電感的過熱問題，為您的產品提供更加安全、可靠的保障。
